Hoe kan je gebouwprestaties analyseren met Enscape Impact?

Meer dan twintig jaar geleden werd de non-profitorganisatie Architecture 2030 opgericht met een dringende missie: “De bouwomgeving snel transformeren van een belangrijke uitstoter van broeikasgassen naar een centrale oplossing voor de klimaatcrisis”.

Hoewel er sindsdien middelen werden gecreëerd en gedeeld om het ontwerp en de oplevering van duurzame projecten te ondersteunen, is het nog steeds belangrijk om architecten vroegtijdig toegang te geven tot energiegerelateerde inzichten.

Wat is gebouwprestatieanalyse?

Gebouwprestatieanalyse (BPA) is een proces dat de efficiëntie, duurzaamheid en functionaliteit van een gebouw gedurende de hele levenscyclus evalueert en optimaliseert. Het omvat het beoordelen van de prestaties van een gebouw, waaronder energieverbruik, milieu-impact en systeemcapaciteiten, om ervoor te zorgen dat het gebouw voldoet aan zijn operationele en duurzaamheidsdoelstellingen.

Door die analyse vroeg in het ontwerpproces op te nemen, krijgen architecten inzicht in de invloed van hun ontwerpen op het energieverbruik en de prestaties van gebouwen, wat leidt tot meer geoptimaliseerde en beter presterende gebouwen.

Wat is Enscape Impact?

Prestatie-analyses integreren in realtime rendering. Dat is wat Enscape Impact doet. Tijdens het ontwerpen is het daardoor mogelijk om de energieanalyse van gebouwen te evalueren aan de hand van meetgegevens zoals piekbelastingen, totale operationele CO2-uitstoot, eindverbruik van energie, energieverbruiksintensiteit en meer.

Je kan de simulatie ook visualiseren op een gerenderde weergave van het gebouw, via Enscape en je CAD- of BIM-tool.

“Een van de krachtigste tools waarover een architect beschikt, is het simuleren van gebouwprestaties. Vooral wanneer dit vroeg en vaak in het ontwerpproces wordt gedaan, helpt het ontwerpers om ontwerpoplossingen te testen om op kosteneffectieve wijze de prestaties te optimaliseren, niet alleen op het gebied van energie, maar ook om het comfort en de veerkracht van de bewoners te verbeteren.”
- The Architect’s Guide to Building Performance, AIA-

Wat zijn de voordelen van Enscape Impact?

1. Compatibel met architectuurontwerpsoftware

Enscape Impact werkt rechtstreeks binnen andere ontwerpprogramma’s zoals Vectorworks. Als add-on voor Enscape, onze realtime rendering-plugin, genieten gebruikers van een naadloze integratie met toonaangevende ontwerpsoftware. Zo hebben architecten en ontwerpers toegang tot ontwerp, visualisatie en nu ook simulatie van bouwprestaties in een vroeg stadium, allemaal binnen dezelfde workflow.

De ArchDesign-collectie, onderdeel van de nieuwe Chaos-suites, biedt Enscape Impact aan als onderdeel van een complete toolkit voor het hele ontwerpproces, van ontwerp tot oplevering.

2. Ontwikkeld in samenwerking met IES

Enscape Impact is ontwikkeld in samenwerking met IES, een wereldwijd klimaattechnologiebedrijf dat bekend staat om zijn innovatieve technologische oplossingen voor het koolstofarm maken van de gebouwde omgeving. IES heeft zich in meer dan 30 jaar gevestigd als leider op het gebied van geïntegreerde prestatiegerichte analyse, met een wereldwijd gerenommeerd team van bouwfysici

3. Snelle en grondige analyses

Enscape Impact verzamelt hoogwaardige gegevens uit je model, zoals indeling, leeftijd van het gebouw, locatie en type. Deze gegevens worden vervolgens verzonden naar de APACHE-engine van IES, die bekendstaat als een van 's werelds toonaangevende engines voor energiesimulatie van complete gebouwen.

De APACHE-engine gebruikt deze gegevens om de juiste gedetailleerde thermische eigenschappen en systemen te bepalen voor het gebouw en locatie. Het omvat details zoals de bouwconstructie, operationele schema's, interne ruimteomstandigheden, typische interne belastingen, verwarming, ventilatie en airconditioning (HVAC) systeemtypes.

Ten slotte voert APACHE een dynamische thermische simulatie uit, waarbij rekening wordt gehouden met zonwering, zonnewarmte en warmteoverdrachtprocessen. Het resultaat is een uitgebreide schatting van het energieverbruik voor zowel het gebouw als de apparatuur.

Hoe gebruik ik Enscape Impact?

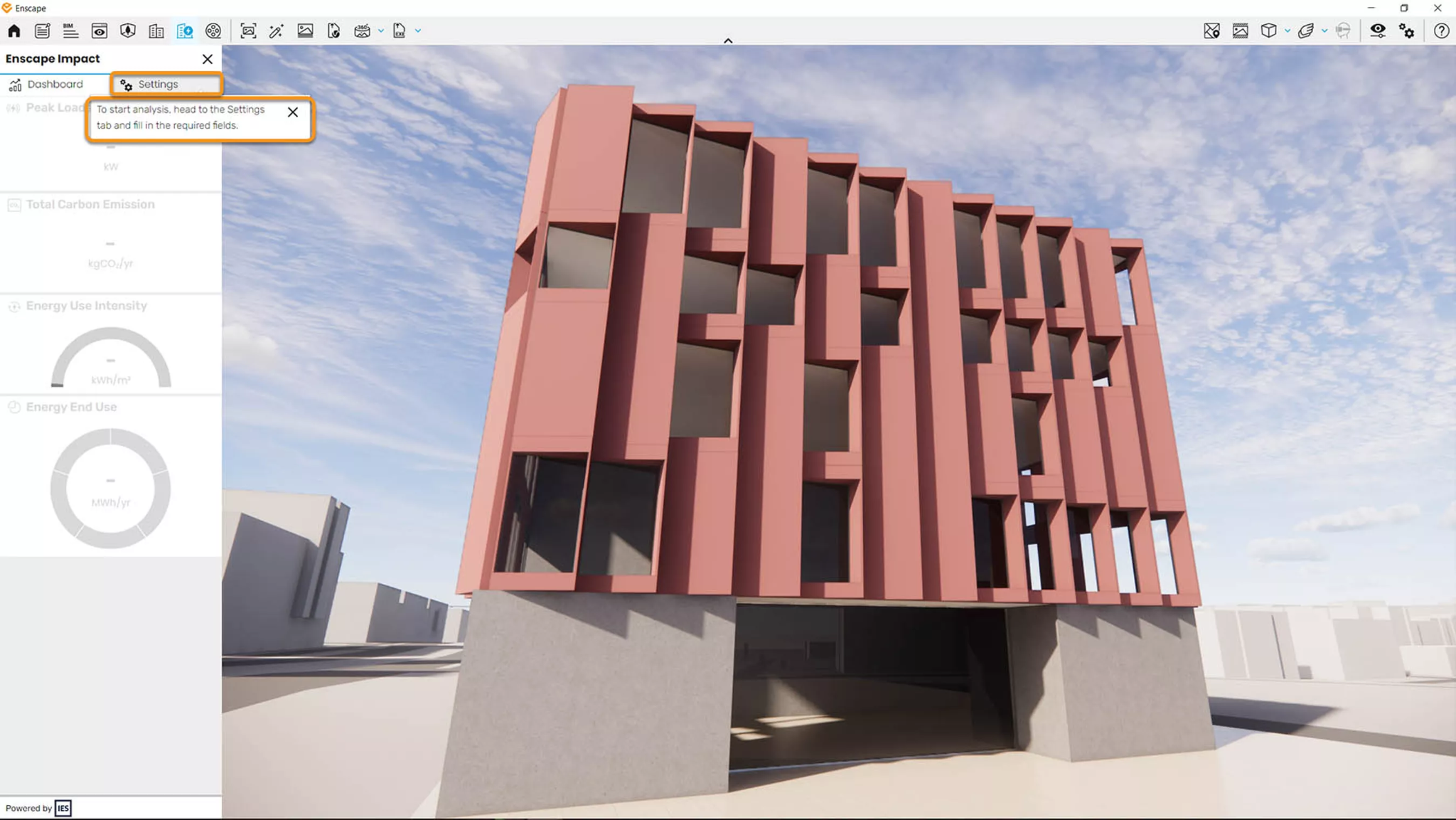

Nadat je Enscape Impact hebt gedownload en geïnstalleerd, open je Enscape en zoek je het Impact-pictogram in de werkbalk van het Enscape-venster. Je kan ook op de sneltoets ‘N’ drukken om het Impact-dashboard te openen. Om bouwprojectgegevens in te voeren, klik je op het tabblad ‘Instellingen’.

Er zijn momenteel drie verplichte velden en een optioneel veld:

• Locatie
  De locatie en oriëntatie worden automatisch uit je ontwerpsoftware gehaald als ze daar correct zijn ingesteld. Is dat niet het geval, dan kan je de locatie hier handmatig invoeren.
• Gebouwtype
  Momenteel zijn er 6 gebouwtypes om uit te kiezen, maar dit aantal zal in de loop van de tijd worden uitgebreid. Kies uit eengezinswoningen, meergezinswoningen, kantoor, school of universiteit, ziekenhuis of eetgelegenheid.
• Bouwjaar
  Voor het bouwjaar kan je  kiezen tussen de oorspronkelijke bouwdatum of een toekomstige datum voor geplande bouw.‍
• Laatste renovatie
  Dit veld is niet verplicht, maar indien van toepassing kan je hier de datum toevoegen waarop het gebouw voor het laatst is gerenoveerd.

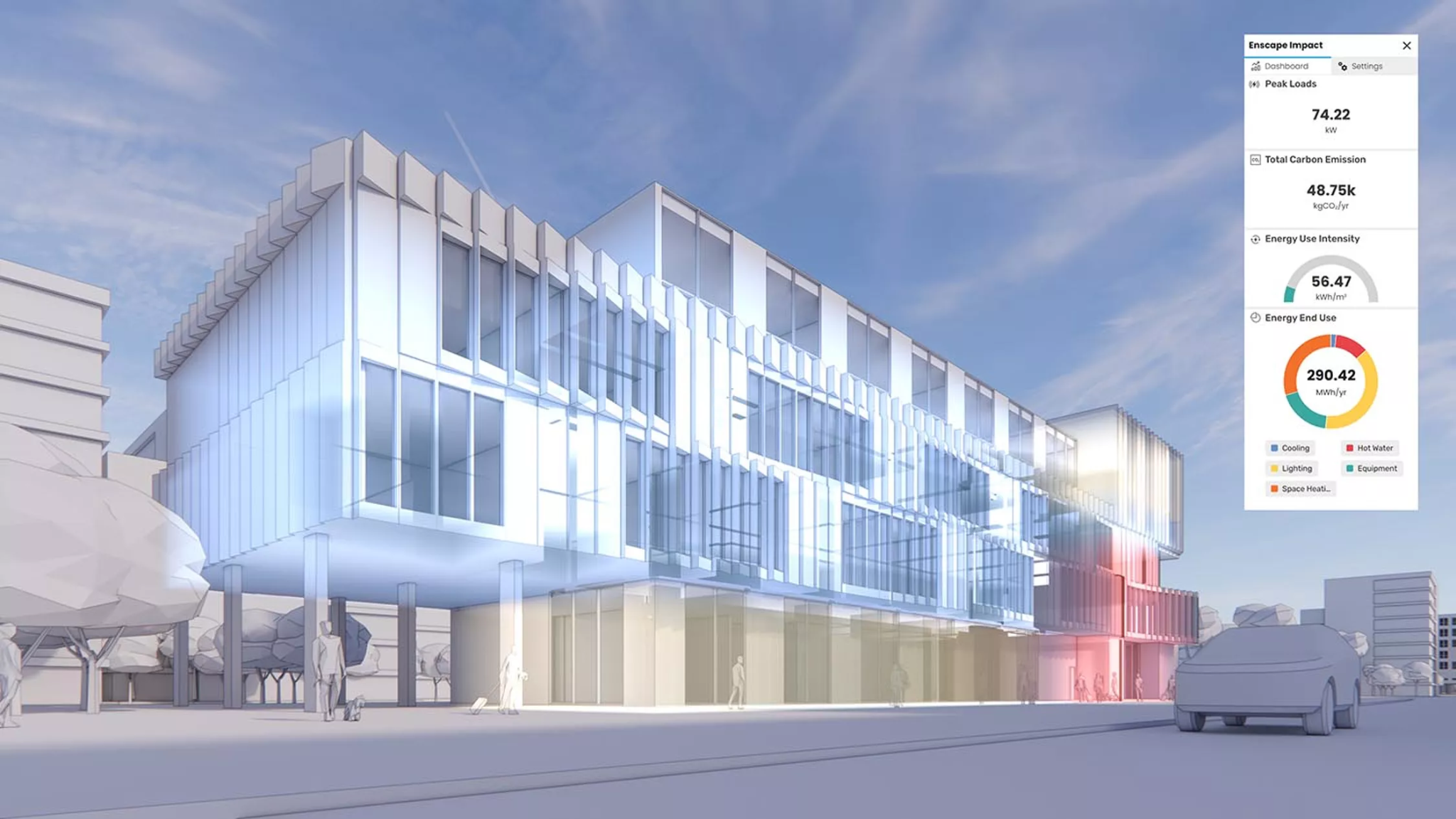

Klik op het tabblad ‘Dashboard’ om de analyse te starten. Het verwerken ervan duurt even. Zodra de analyse is voltooid, geven verschillende meetwaarden een snel overzicht van de verwachte energieprestaties van een gebouw.

Deze resultaten krijg je te zien:

• Piekbelastingen:
  Dit is het gecombineerde totaal van verwarmingsenergie, koelingsenergie, interne winst en zonnewinst, waarmee de benodigde capaciteit voor systemen zoals HVAC worden bepaald.
• Totale koolstofuitstoot:
  Dit geeft de voorspelde jaarlijkse kooldioxide-emissiefactoren voor de locatie weer.
• Energieverbruiksintensiteit (EUI):
  Deze maatstaf meet het energieverbruik van een gebouw per oppervlakte-eenheid, waarbij een lagere EUI wijst op een grotere energie-efficiëntie.
• Eindgebruik van energie:
  Dit benadrukt waarvoor energie wordt verbruikt in een gebouw. Dat helpt bij het identificeren van mogelijkheden voor energiebesparing.

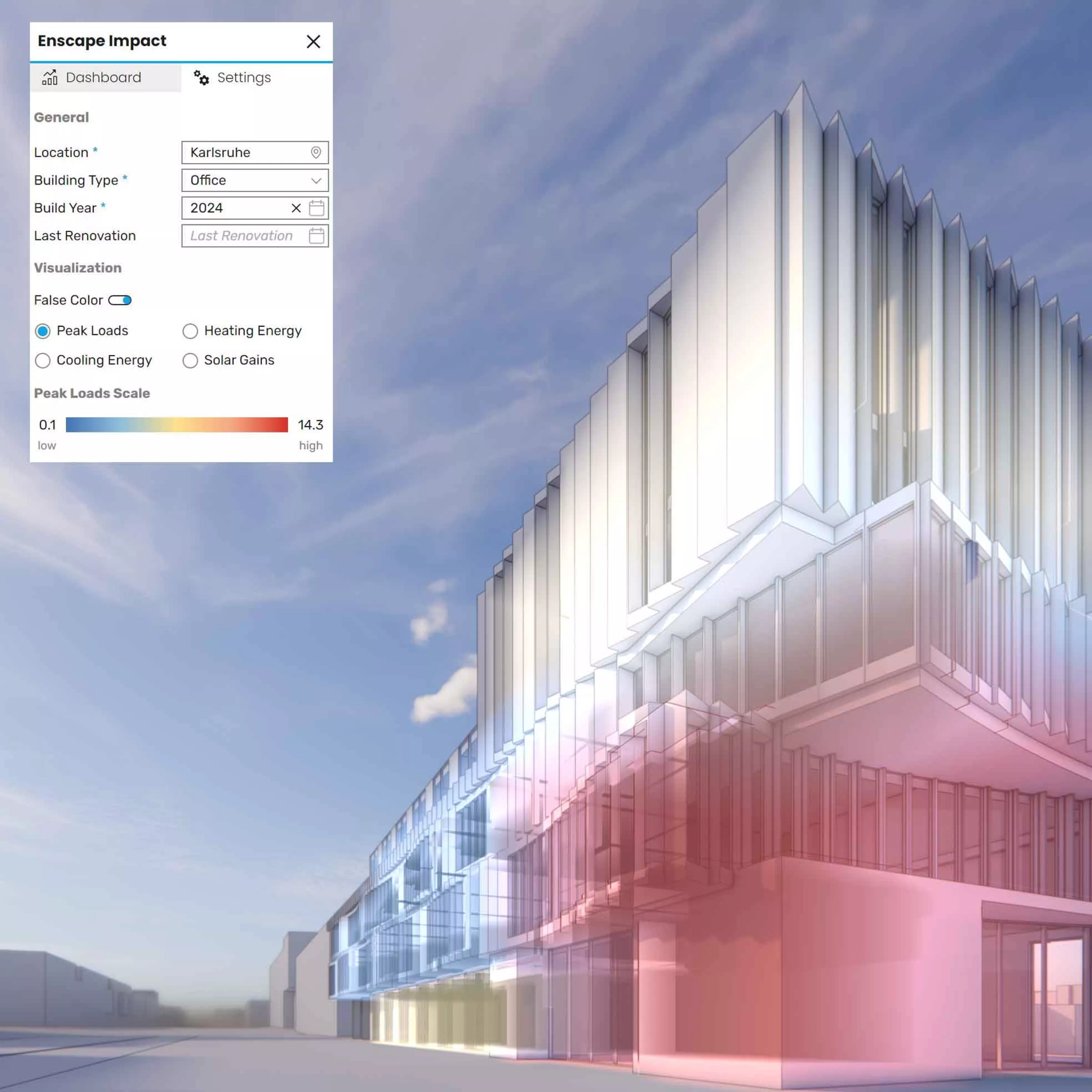

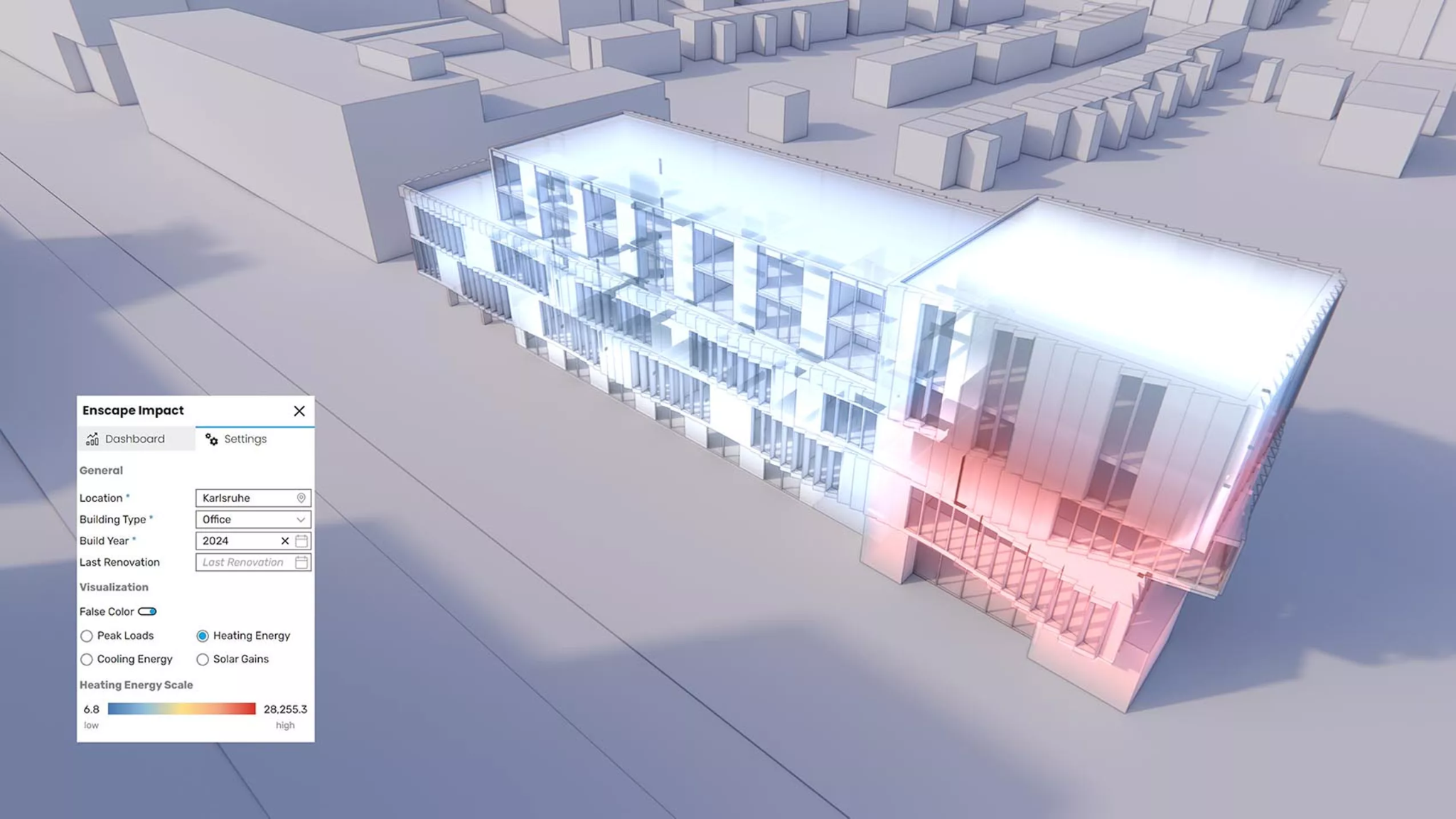

Om de simulatie van de gebouwprestaties op het model te visualiseren, klik je nogmaals op het tabblad ‘Instellingen’ en schakel je ‘Valse kleur’ in. Dan kan je elk van de vier outputs (piekbelastingen, verwarmingsenergie, koelingsenergie en zonnewinst) selecteren om ze te bekijken als een kleurenschaal die over het hele gebouw is verdeeld.

Je model wordt wit en er worden kleuren toegepast om de resultaten van de gegevensanalyse weer te geven. Van daaruit kan je het energieverbruik van een gebouw tonen of het ontwerp verder analyseren en aanpassen om de energie-efficiëntie te verbeteren.

Hoe meet je de prestaties van een gebouw?

Door tijdens het ontwerpproces te kijken naar verschillende aspecten van een gebouw, waarbij je het energieverbruik meet, zoals verwarming, koeling, verlichting en het totale elektriciteitsverbruik, met behulp van simulatiesoftware.

Wat zijn de verschillende soorten simulaties van gebouwprestaties?

Er zijn drie categorieën simulaties en analyses:

• Vroeg onderzoek
• Simulaties van één aspect (zoals massa en oriëntatie, zon en schaduw, daglicht en verblinding)
• Energiesimulaties van het hele gebouw (zoals modellering van de keuze van HVAC-systemen en de ontworpen energieprestaties)

Enscape Impact overbrugt de kloof tussen energiemodellering en ontwerpvisualisatie, waardoor architecten voor het eerst hoogwaardige visualisatie en vroegtijdige analyse van gebouwprestaties kunnen integreren.
